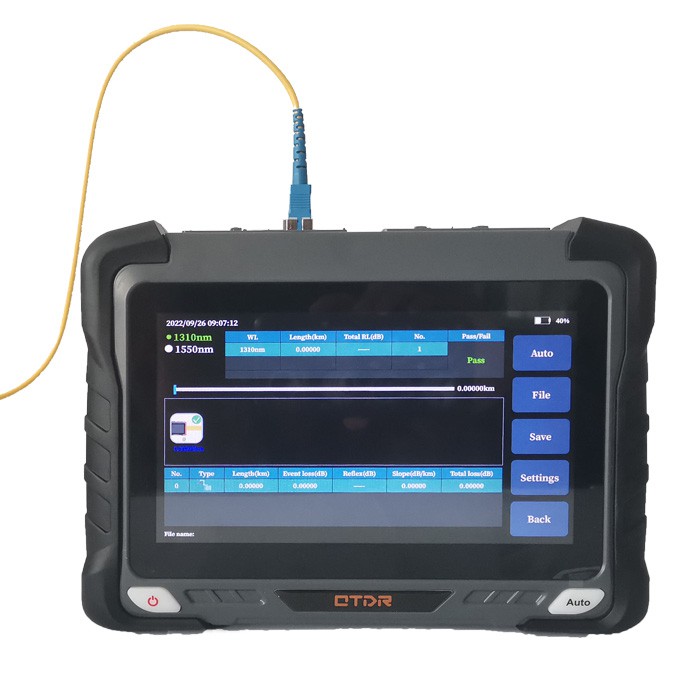

ST3200H PON OTDR skynjari 1:64 skiptari

Tegund

SM

MM

SM/MM

Bylgjulengd

1310% 2f1550nm

1310nm /1490nm /1550nm

1310nm /1550nm /1625nm

1310nm /1550nm /1650nm

1310nm /1550nm /1625nm/1650nm

1310nm /1490nm

/1550nm /1625nm

850nm/1300nm

850nm /1300nm /1310nm /1550nm

Dynamic Range

32/30

35/33

38/36

42/40

45/43

32/30/30

37/35/35

32/30/30

37/35/35

32/30/30

37/35/35

37/35/35

37/35/35/35

26/28

26/28/35/33

26/28/37/35

Atburðarblindsvæði

0.8

0.5m

0.8m

0.5m

0.8m

0.5m

0.8m

0.5m

0.5m

0.5m

1m

ATT Blind svæði

4

3.5m

4m

3.5m

4m

3.5m

4m

3.5m

3.5m

3.5m

6m

Prófunarsvið

100m/500m/1,25km/2,5km/5km/10km/20km/40km/80km/125km/260km/420km

Púlsbreidd

3ns/5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/lus/2us/3us/5us/8us/10us/20us

Mikil nákvæmni

± (0.75m+ sýnistímabil+Q0025% XTest vegalengd)

Tap nákvæmni

± 0.03d B/d B

Dæmipunktar

Stærri en eða jafnt og 256k

Dæmi um upplausn

0.015m~16m

Reflection nákvæmni

±2dB

Tapsúrlausn

0.01dB

Tapsþröskuldur

0.01dB

Skráarsnið

SOR staðlað skráarsnið

Tapsgreining

4-punktaaðferð /5-punktaaðferð

Laser öryggisstig

Flokkur II

Endurnýjunartíðni

4Hz (gerð)

Gagnageymsla

Innri geymsla:2GB, 200,000ferlar;Ytri geymsla:64GB

Tengi

FC/UPC (skiptanlegt SC ST)

Gagnaviðmót

USB-A. Type-C tengi, RJ45 LAN 10/100Mbit/s

OPM

Bylgjulengdarsvið

800nm ​​~ 1700nm

Tengi

Universal FC/SC/ST

Próf umfang

-50dBm~+26dBm/-70dBm~+6dBm

Óvissa

±5%

Kvörðunarbylgjulengd

850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm/1650nm

L S

Laser gerð

FP-LD

Bylgjulengd

Í samræmi við OTDR úttaksbylgjulengd

Úttaksstyrkur

>-5dBm(SM trefjar)

Hamur

CW/270Hz/lkHz/2kHz

Stöðugleiki

CW, ±0,5dB/15mín (prófun eftir 15 mínútna forhitun)

Tengi

FC/UPC (skiptanlegt SC,ST) VFL

Bylgjulengd

650nm + 20NM

úttaksafl

Stærra en eða jafnt og 10mW

Hamur

CW/lHz/2Hz

Tengi

FC/UPC (skiptanlegt SC,ST)

Optical Loss Test vísitalan vísar til ofangreindrar ljósgjafa og ljósaflmælisvísitölu.

Aðrir

Skjár

7 tommu lita LCD + snertiskjár Upplausn:800x480

Aflgjafi

Tegund-C millistykki:Inntak: 100V〜240V, 50/60Hz, úttak:5V/3A,9V/2A,12V/1,5A litíum rafhlaða: 3,7V,10400mAh

vinnuhitastig

-10 gráðu ~+50 gráðu

Geymsluhitastig

-40 gráðu〜+70 gráðu

hlutfallslegur raki

0〜95%, ekki þéttandi

Þyngd

W 1,2 kg

Stærð

215mm x 160mm x50mm

Aðgerðir gestgjafa:OTDR/VFL/LS/OPM/Aðburðakort/Endagreining/Sjóntapspróf/Ethernetpróf/Fjarpróf/Skráastjórnun

Fyrirmynd

P1

P2

P3

P4

P5

P6

P7

Bylgjulengd

1310nm% C2% B120nm 1550nm% C2% B120nm

1625nm±20nm (síuð)

1650nm±5nm (síuð)

1310nm/1550nm ±20nm 1625nm±15nm (síuð)

1310/15 50nm±20nm 1650 ±5nm (síuð)

Sía

/

High pass>1595nm lsolation>40dB (1270nm'1585nm)

Bandpassl650nm± 7nm Isolation >40dB (1650nm% c2% b110nm)

High pass>1595nm Isolation >40dB (1270nm-1585nm)

Bandpassl650nm ±7nm lsdation>40dB (1650nm±10nm)

Trefjar gerð

G.652

Max Dynamic Range

37/35dB

38dB

38dB

38/36/3 6dB

40% 2f38% 2f38dB

42/40/40dB

38% 2f36% 2f36dB

Atburðarblindsvæði

0.5m

ATT blindsvæði

3.5m

PON blindsvæði

30m

Prófunarsvið

10 0m/500m/l ,25 km/2,5 km/5km/10 km/20km/4 0km/80km/ 125km/260km/420 km

Púlsbreidd

3ns/5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/lus/2us/3us/5us/8us/10us/20us

Nákvæmni í bili

± (0.75m+ sýnistímabil+0.0025% xPrufuvegalengd)

Tap nákvæmni

0.03d B/dB

Dæmipunktar

>256k

Dæmi um upplausn

0.015m~16m

Reflection nákvæmni

±2dB

Tapsúrlausn

±0.001dB

Tapsþröskuldur

{{0}}.0ldB
